Diseño y construcción de una pérgola de 4 x 4 m para terraza

El proyecto consiste en el diseño y la construcción de una pérgola de 4 x 4 metros destinada a proteger y acondicionar una terraza de uso residencial.

La necesidad principal es crear una zona de sombra y confort, que permita el uso de la terraza durante más horas al día, mejorando el aprovechamiento del espacio exterior, aumentando el confort térmico y aportando un valor estético añadido a la vivienda.

Además, la pérgola sirve como elemento de soporte para posibles futuros complementos:

Iluminación exterior (guirnaldas, focos LED, etc.).
Sistemas de sombreo adicionales (toldos, lonas, cortinas).
Plantas trepadoras.

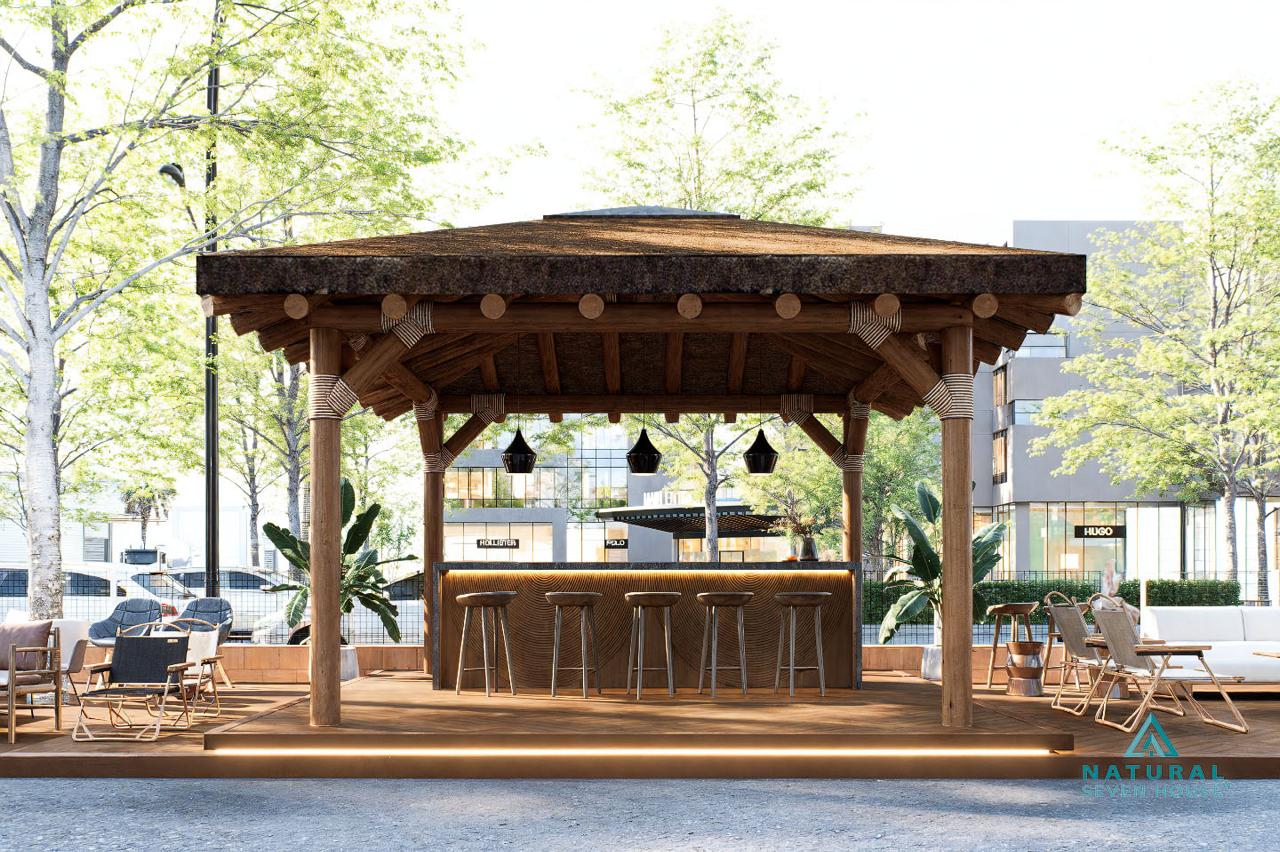

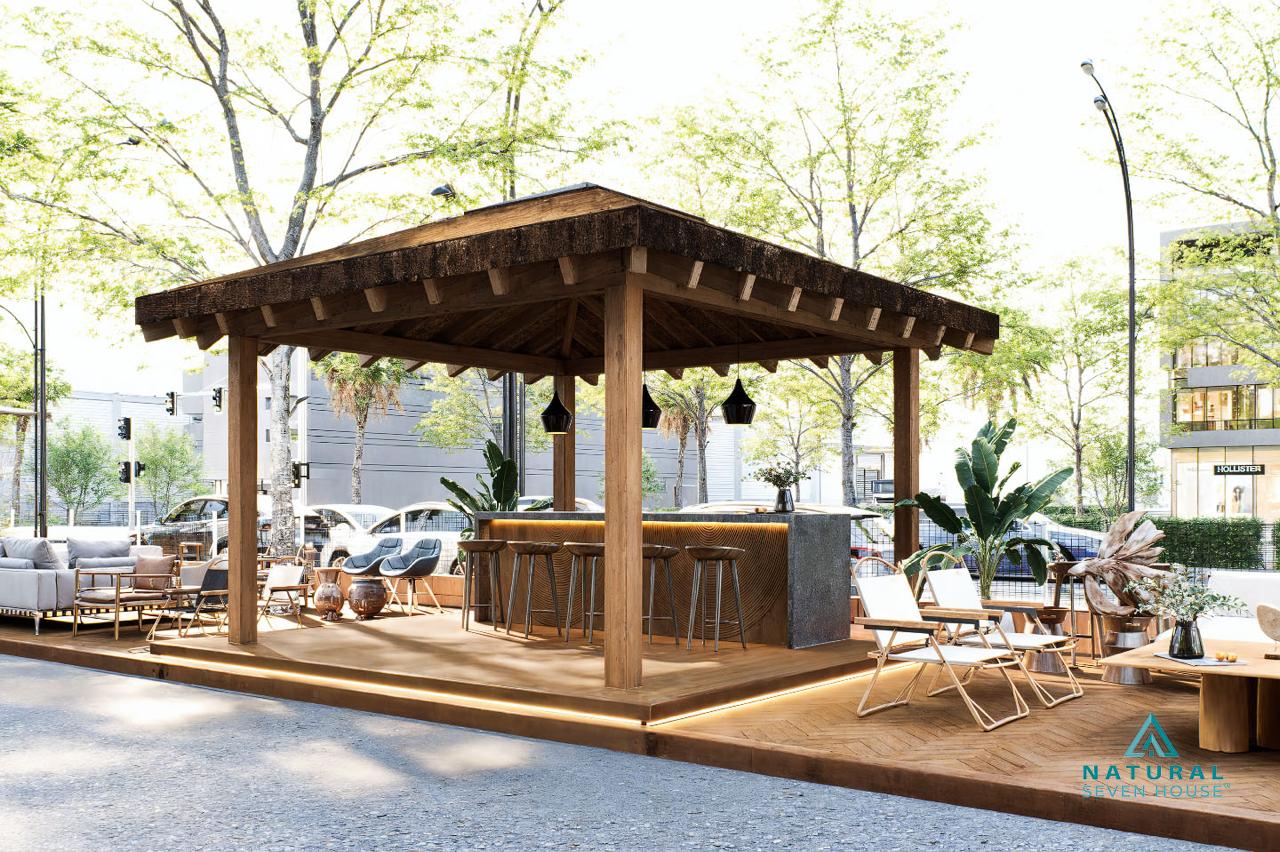

Descripción general de la pérgola

Tipo de estructura: Pérgola autoportante (independiente), formada por 4 pilares.
Dimensiones en planta: 4,00 m x 4,00 m.
Altura aproximada:
- Altura libre: 2,20–2,30 m.
- Altura total hasta la parte superior de las vigas: aprox. 2,50–2,60 m.
Uso principal: Zona de estar/comedor exterior en la terraza.
Ubicación: Terraza de vivienda (zona exterior pavimentada).

Si en vuestro caso la pérgola está adosada a una pared, solo tendrías que ajustar la descripción indicando que dos de las vigas se apoyan en la fachada mediante anclajes químicos o escuadras metálicas.

Materiales principales

Estructura

Lo habitual (y lo que describo aquí) es una estructura de madera:

Pilares:
- Cantidad: 4 unidades.
- Sección tipo: 90×90 mm, 120×120 mm o 140×140 mm (según cálculo).
- Longitud: suficiente para la altura de la pérgola + anclaje.
Vigas perimetrales:
- 4 vigas formando el cuadrado de 4 x 4 m.
- Sección tipo: 45×140 mm / 60×160 mm (según diseño).
- Se unen a los pilares mediante escuadras metálicas reforzadas o uniones mecanizadas.
Viguetas o correas de cubierta:
- Dispuestas paralelas entre sí, separadas unos 40–60 cm.
- Sección típica: 45×90 mm o similar.
- Descansan sobre las vigas perimetrales.

Cubierta / Sombreo

Según el diseño habitual (adapta a lo que tengáis en el vídeo):

Opción 1: Lamas de madera (cubierta abierta tipo sombra).
Opción 2: Paneles de policarbonato celular (protección frente a lluvia y sol).
Opción 3: Lona tensada o toldo corredero sobre las correas.

En la memoria puedes dejar fijada una de las opciones; por ejemplo:

La cubierta se ha resuelto mediante lamas de madera, dispuestas de forma paralela sobre las correas, generando sombra y permitiendo la ventilación natural.

Cimentación y anclajes

Zapatas puntuales en cada pilar, o anclajes químicos sobre solera existente.
Placas o pies de pilar metálicos galvanizados, atornillados al pavimento o anclados a las zapatas, para evitar el contacto directo de la madera con el suelo y protegerla frente a la humedad.

Tornillería y herrajes

Tornillos estructurales para madera (galvanizados o inoxidables).
Escuadras metálicas para unión viga–pilar.
Tornillos de expansión o anclajes químicos para fijar las placas de los pilares al suelo.
